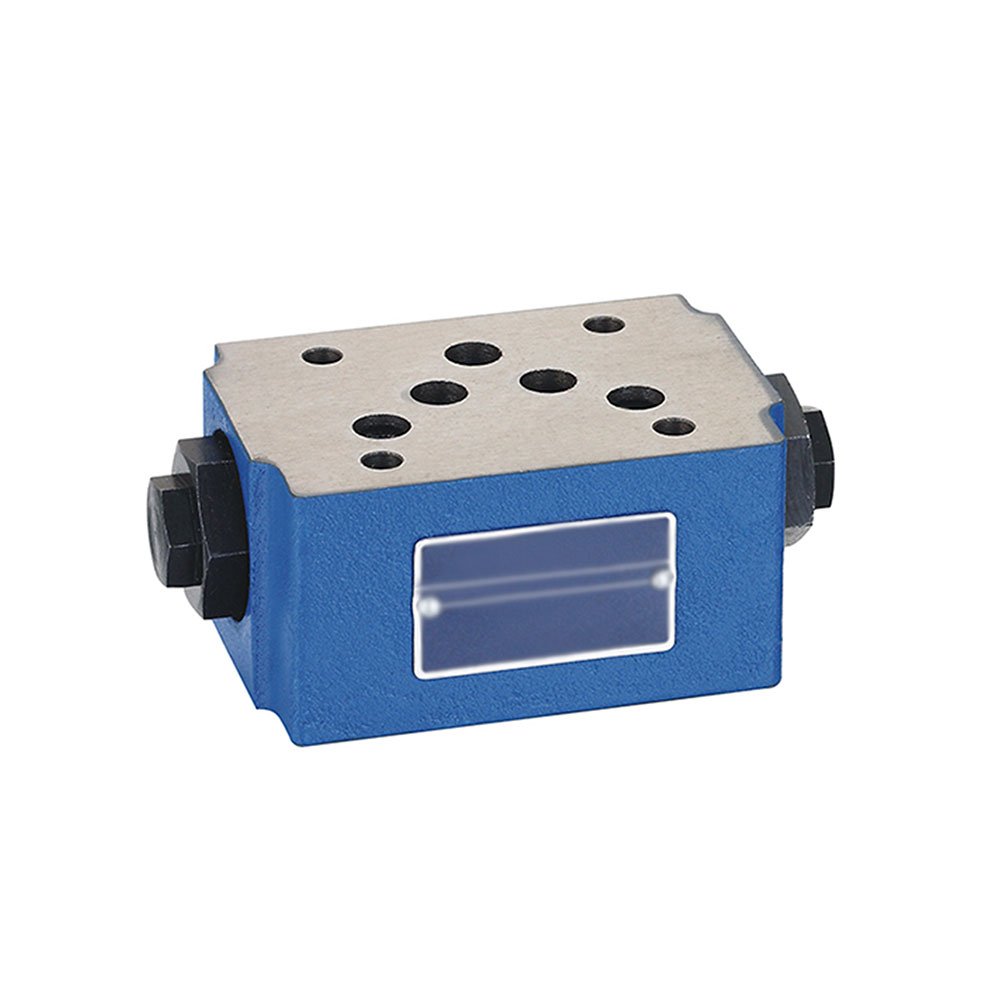

Válvula de Retenção Pilotada B TN10 Z2S10B
Cód. 700018 Ref. Z2S10-B
Válvula modular tipo sanduíche TN10 para bloqueio sem vazamentos de atuadores hidráulicos com retenção pilotada.
Solicite uma cotação
Fale diretamente com nossa equipe
Envie este produto já identificado e tire suas dúvidas pelo WhatsApp.
Solicitar orçamento Atendimento de segunda a sexta, das 9h às 18h.- Atendimento técnicoConverse com a equipe HPU
- Canal diretoOrçamento pelo WhatsApp
Informações do produto
Descrição
A Válvula de Retenção Pilotada B TN10 Z2S10B é uma válvula de retenção desbloqueável (pilotada) construída em placa intermediária modular (tipo sanduíche). Destina-se ao do canal B, permitindo passagem livre de B1 para B2 e bloqueio estanque no sentido reverso até a abertura por pressão de pilotagem na linha A, assegurando que cilindros ou motores permaneçam perfeitamente travados sob carga sem riscos de descida acidental ou despressurização.
Características e Construção
- Tamanho Nominal e Montagem: TN10, norma ISO 4401-05 / CETOP 05.
- Capacidade: Vazão nominal de até 120 L/min e pressão máxima de trabalho de até 315 bar.
- Montagem Modular 'Sanduíche': Instalação direta entre a subplaca/bloco manifold e a válvula direcional principal, dispensando tubulações intermediárias.
- Estanqueidade Absoluta: Assento cônico retificado que assegura vazamento interno zero no sentido bloqueado.
- Relação de Pilotagem: Permite abertura suave do circuito com baixa sobrepressão na linha de comando.
Aplicações Recomendadas
Dispositivos de elevação de cargas, prensas, cilindros de fixação, mesas pantográficas e circuitos que exigem retenção de posição com segurança máxima.
